Teleskop-Service WS240GT
...ein Erfahrungsbericht

Jeder engagierte Amateurastronom, der auch Astrofotografie betreibt, kommt früher oder später unweigerlich zur Frage, welche ultimative Montierung wäre die richtige - eine gesunde Kombination aus Tragfähigkeit, Nachführgenauigkeit und natürlich auch dem Preis stellt uns alle vor das große Problem, dass diverse Montierungen am Markt zwar den einen oder anderen Punkt erfüllen, meistens aber der Preis das große Minus dieser Montierungen ist - somit bleiben diese "schönen Monster" meistens auf unsere Träume beschränkt. Entsprechend günstige Montierungen wiederum können oft den Wunsch nach großer Tragfähigkeit und fotografischer Nachführgenauigkeit nicht zu 100% erfüllen…wir gehen daher immer Kompromisse ein....

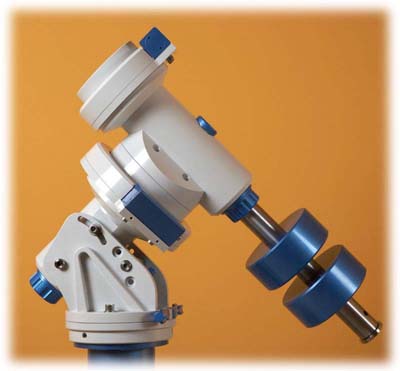

Speziell für jene, die daheim eine kleine Gartensternwarte o.ä. ihr eigen nennen - und davon gibt´s ja mittlerweile immer mehr - hat TS nun eine schwere parallaktische Montierung ins Programm genommen. Von russischen und ukrainischen Ingenieuren entworfen vereint sie genau obige Eigenschaften - die neue WS240GT.
Dabei können entsprechend schmerzfreie Spezialisten diese Montierung durchaus auch noch für unterwegs einsetzen - die Montierung ist vollständig von einer einzelnen Person transportierbar (in Einzelteilen) und aufbaubar. Ein Stativ ist optional erhältlich.

Die technischen Daten dieser (somit unter entsprechenden Umständen durchaus noch als transportabel bezeichenbaren) Sternwartenmontierung überzeugen:

Gesamtgewicht48kg (teilbar)
RA-Kopf19kg
DEC-Achse29kg
Höhe des Montierungskopfes600mm
Tragekapazität70kg - konservative Beurteilung
Einsatzbereich nördliche/südliche Breite:20-70°
Azimut Fein-Einstellbereich +/- 7°
Durchmesser Gegengewichtsstange50mm
Durchmesser RA Schneckenrad: 240mm, Bronze, 300 Zähne
Durchmesser DEC-Schneckenrad:180mm, Bronze, 225 Zähne
Durchmesser Schnecke: 32mm, Werkzeugstahl, thermisch behandelt, poliert
Radialer Fehler: +/- 0,001mm
RA und DEC Achsendurchmesser:60mm
Zwölf Kugellager
Durchmesser RA Lager:170mm
Durchmesser DEC Lager:155mm
Gegengewichte: 12kg und 8kg





Achsenkreuz:

Das Achsenkreuz der WS240GT ist teilbar - Die Deklinationseinheit (29kg) kann sehr einfach auf die RA-Einheit (19kg) aufgesetzt werden und wird dann mit 4 großen Inbusschrauben fixiert - das kann leicht auch von einer einzelnen Person bewerkstelligt werden. Alle Teile sind massiv und gut zu greifen, kein überflüssiger Schnickschnack und keine Angst etwas kaputt zu machen. Die im Durchmesser 5cm messende Gegengewichtsstange wird geschraubt und 2 Gegengewichte (8 und 12kg) mittels großer Inbusschraube geklemmt. Eine Sicherung am Ende der Gegengewichtsstange ist selbstverständlich inklusive.

Die Achsen sind mit Rutschkupplungen ausgestattet - große, griffige Ringe an der jeweiligen Achse macht das Einstellen der Gängigkeit zu einem Vergnügen.

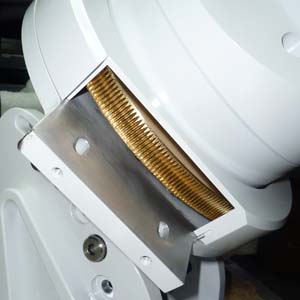

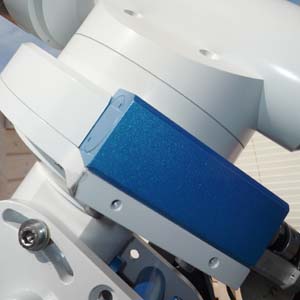

Große Schneckenräder aus Bronze mit 240mm (RA) und 180mm (Dec) Durchmesser sowie große Schnecke übertragen die Kraft vom Motor auf die Montierung.

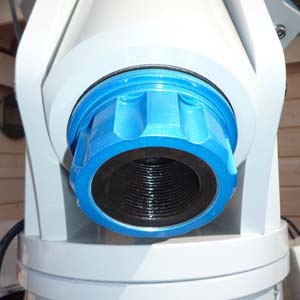

Ein Polsucher kann nachgerüstet werden - natürlich ist bei einer festen Aufstellung dies vermutlich aber gar nicht nötig.

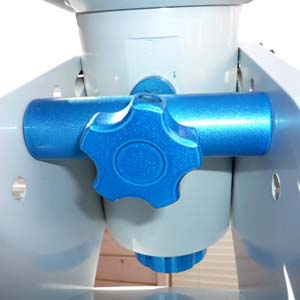

Die Polhöhe wird über eine massive M12 Rändelschraube eingestellt - der Griff ist dabei sehr gut und fest zu greifen. Seitlich findet sich jeweils eine große Imbusschraube, die zur Einstellung gelöst und anschließend wieder fixiert wird.

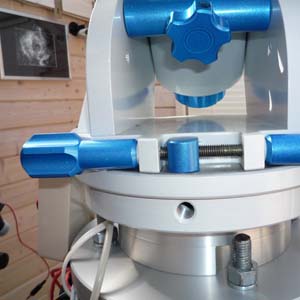

Die Azimutfeineinstellung erfolgt über eine an der Basisplatte angebrachten Gewindestange. seitlich werden dazu wiederum 2 massive, in Längslöchern positionierte Inbusschrauben gelöst bzw. fixiert.
Die Basisplatte selbst ist mit verschiedenen Löchern ausgestattet - eine Adaption auf eine Säule stellt also kein Problem dar - gerne kann hier auch TS mit dem Anfertigen eines entsprechenden Säulenadapters helfen.

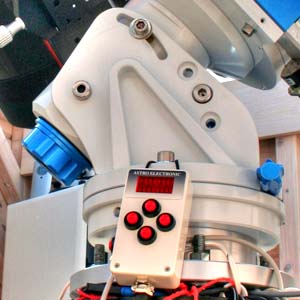

Die Steuerung wird über die bewährte FS2 von Michael Koch bewerkstelligt. Wir haben uns für diese Variante entschieden, da sie eine bereits über Jahre erfolgreiche und an großen Montierungen hervorragend bewährte Steuerung ist. Zusammen mit 2 Escap P530 Schrittmotoren kann diese mit bis zu 30V-betriebene Steuerung eine hohe Goto-Geschwindigkeit (bis 4° pro Sekunde) gepaart mit hoher Goto-Genauigkeit realisieren. Eine Autoguiderschnittstelle sowie die optionale PC-Verbindung ermöglichen darüberhinaus alle modernen Anwendungen im Bereich Fotografie, Autoguiding und Fernsteuerung über einen PC.

Die Geräuschentwicklung der Montierung ist selbst bei Schwenks in maximaler Geschwindigkeit minimal - es zeigt sich hier einfach der Unterschied einer massiven Bauweise im Gegensatz zu den kleineren Montis mit Kunsstoffgehäusen etc.

Zur Nachführgenauigkeit ist zu sagen, dass ich mit der bei mir installierten Testmontierung erstmals mit meinem C9,25 bei voller Brennweite echte Langzeitbelichtung realisieren konnte. Dabei spielt hier der Wind überhaupt keine Rolle mehr, weil die Montierung wie ein Fels in der Brandung steht. Ein Umstand, den ich von der Celestron CGE, die ich im Übrigen sehr schätze, nicht behaupten kann. Hier hatte ich bei über 2,3m Brennweite immer wieder große Probleme bei der Langzeitbelichtung.

Bilder, die mit dieser Kombination aufgenommen wurden, findet Ihr hier

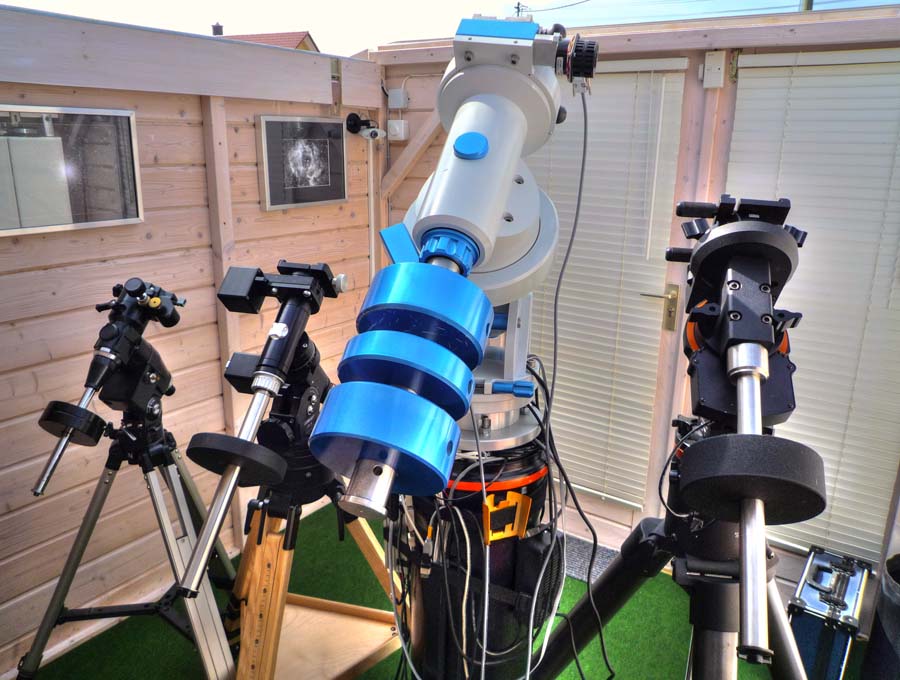

Ein Größenvergleich zeigt die wahre Größe der WS240GT:

im Bild von links nach rechts: Skywatcher EQ5, Losmandy GM8, TS WS240GT und Celestron CGE

Link zur Onlinepräsentation der Montierung bei Teleskop-Service

Michael Paur, Mai 2009
